Здраво, драга! Ово је мој први пост, а ја ћу вјероватно ретко пишати, јер ја више волим квалитетан материјал, а не баш тако.
Генерално, сањам да изградим добар паметан дом. Мислим да, како овај пројекат напредује, излоћит ћу нешто што сматрам потенцијално вредним за нечију пажњу.
А данас ће бити питање радикалне модификације ЛЕД лампице за сопствене потребе. Одлучио сам да пишем о томе, јер нема једноставних информација о решавању проблема са којима сам се сусрео. Покушајмо да попунимо овај јаз.
Недавно се на тржишту могу наћи велики број ЛЕД расвјетних уређаја, сви су лијепи и занимљиви на свој начин, али, нажалост, продавци практично немају никакве информације, осим "ово је уређај, то је цијена". На питање да ли могу да спојим ову лампу на 12В, продавац климну главом: "Они су 12 волти, постоји трансформатор". Па ипак, испоставило се да постоје купци који се веома плаше ЛЕД уређаја, јер није јасно шта ће бити с њима када пропадну.
У овом чланку видећете да су веома, врло одрживи и чак и више од тога, можете их прилагодити по вашој жељи, на пример, промените боју ако га не пронађете на продаји. Све је почело са чињеницом да сам одлучио направити нека опуштајућа расвјета у купатилу, осим главне, тако да би било пријатно увући у хидромасажу. На тржишту, стварно ми се свидјело двобојне лампе из Леек-а, волим хладно свјетло, а имају и прекрасну плаву маску.

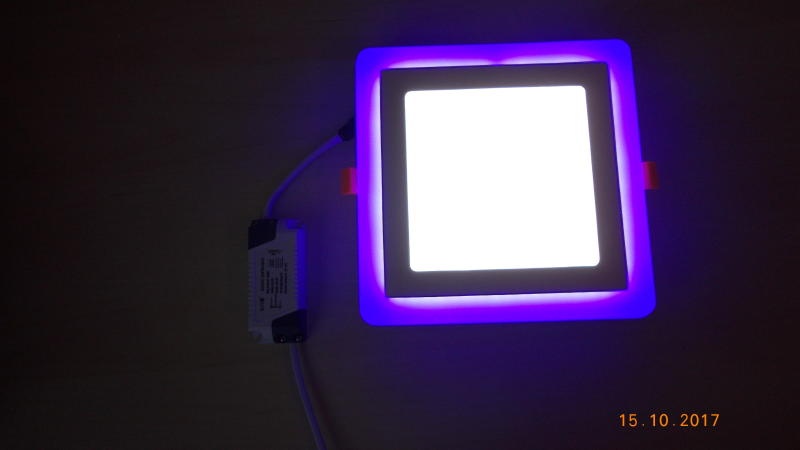

Фотографија укључује маску и центар у исто време.
Рама је заправо строго плава, ова дигитална камера прави будалу.
Нажалост, откривене су мане:
- Повезује се само са две жице. Логика прекидања је у комбинованом драјверу, а режими се прекидају прекидањем напајања (плаво-> бело-> све заједно, не можете одвојити главни део и позадинско осветљење и контролирати их одвојено. Пошто желим да сакупљам паметну кућу, то ми није одговарало .
- Снага од 12 В је веома велика снага за ЛЕД, што је еквивалентно жаруљици од 100 В. Покушао сам да ову лампу обесите на плафон моје купатила (175 к 175 цм), само је било довољно. Али он само изгледа усамљен, а неки од њих ће бити превише.
Претражујући тржиште и Интернет, схватио сам да не бих нашао ништа друго на ову тему. Апсолутно свака ЛЕД светиљка од једне боје долази са сопственом јединственом контролном јединицом и нема могућности. Схвативши да сам са мојим захтевима био сам, а није било начина да чекам помоћ, купио сам једну лампу за експерименте.
Дакле, возач:
Параметри су у основи стандардни, али нажалост, дилери расвјетних уредјаја практично не продају возаче одвојено. Постоје специјализоване компаније које се баве њима, али иза возача морам ићи у град Королев, поред радног времена. Ова опција је била изузетно лоша. Нисам размишљао о АлиЕкпресс-у, јер сам био изузетно лењи да чекам два месеца.
Још увек је био проблем вишка капацитета. У затвореном простору, 4 такве светиљке изгледале би добро, али 48 В на 1.75 квадратних метара је очигледна претрага. Можете, наравно, пронаћи димабилни управљачки програм и задржати га за напајање, али то додатно отежава претрагу.

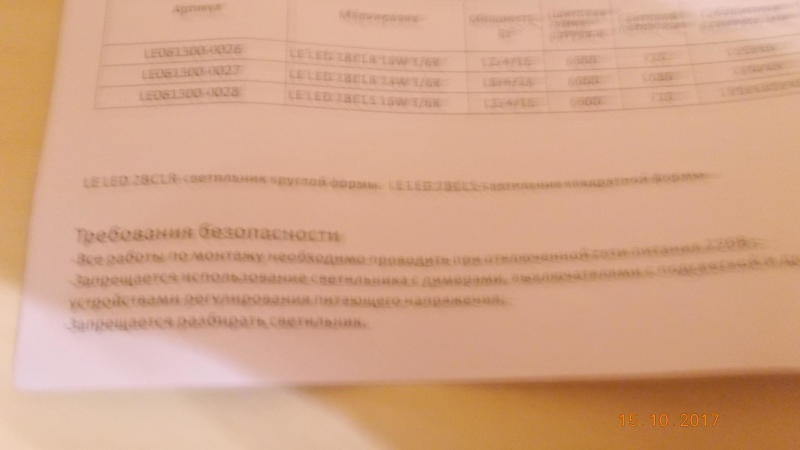

Због тога смо морали гњечити кинеску комунистичку интелектуалну својину и кршити заповест произвођача број 4:

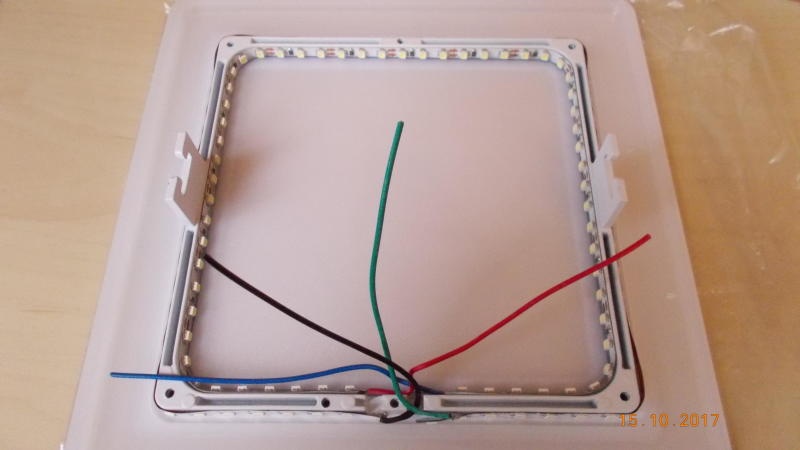

Кућиште светиљке држи се на 6 вијка, након одвијања их видимо унутрашњу структуру:
Испоставило се да нема ничег чаробног. Елементи који емитују светлост су обичне ЛЕД траке причвршћене на базу (само струја, без ограничавања отпорника). У средишту дизајна је прозирни дифузор плекигласа, излаз је додатно филтер бијеле боје, а иза њега је рефлектор папира, пресијечен са четири мекана круга, не знам како се овај материјал зове. Бочна трака једноставно сија кроз прозирну маску која такође служи као дифузор за то ..

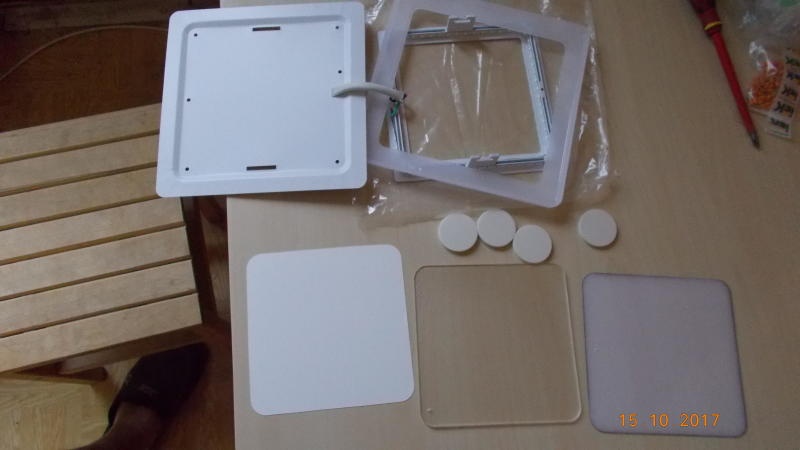

На следећој слици приказани су сви детаљи наведени у редослиједу.

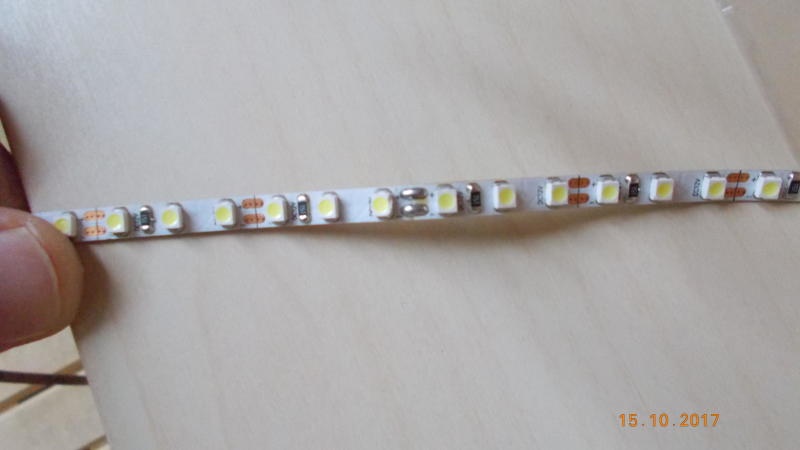

И пошто је ово једноставна ЛЕД трака, онда могу лако заменити траком од 12В ДЦ, која је широко доступна на тржишту. Ово ће решити проблем независне снаге, а могу такође смањити моћ уређаја.
Овај модел користи уску траку ширине 6 мм. На срећу, можете наћи 5мм 12В траку на продају. Најслабија од таквих трака има снагу 9, 5 В / м.
Савет: ове траке обично се продају на 5 метара. Сасвим случајно сам наишао на место где их је продао метар, али метар је вредео 400 рубаља. У почетку сам купио 1 метар за експеримент, али онда (експеримент се завршио срећом) купио сам још једну. Као резултат тога, два метра ме коштају више него што коштају пет, одмах сам их купио. Зато немојте понављати ову глупост.
Са обојеним траком, све је било још једноставније. Теоретски пад напона је В = П / И = 4 / 0.3 = ~ 13.3В. Повезани мултиметар генерално показује 12.5В. Мислим, можете држати ову врпцу управо такву у 12В и она ће радити у нормалном режиму за себе, а не морате га мијењати.
Дакле, почињемо да прерадјамо. Угаси из прикључка за возача, уклоните заштитну цев са прикључака и оставите поклопац у страну:
Сада олупите траку са базе. До мене је већ замена:

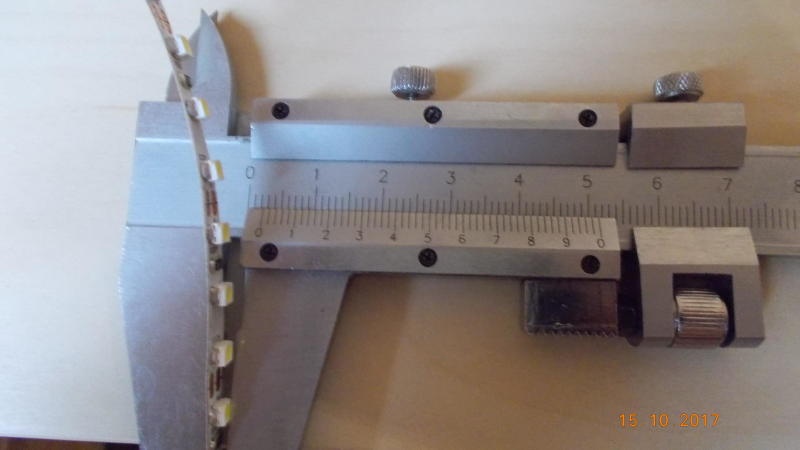

Дебљина диода је другачија. Дебљина оригиналних диода је само 1 мм, са новом 2.5 траком:

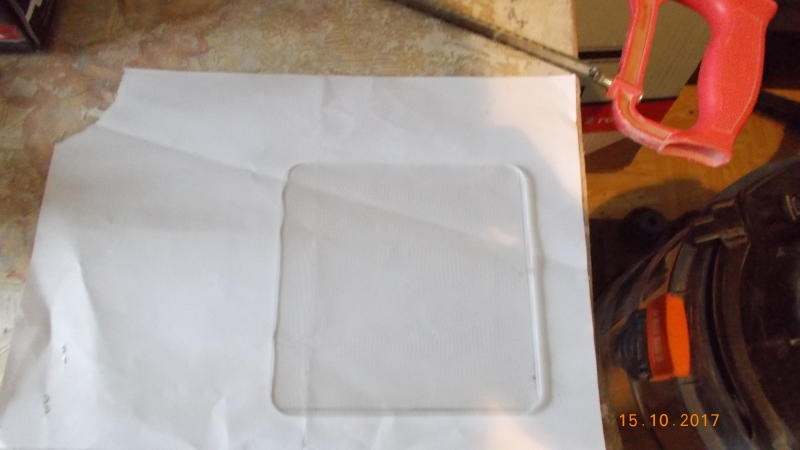

Да би се нова трака уклопила у светиљку, потребно је пресецати дифузор. У мом случају, морао сам да смањим (2, 5 - 1) * 2 = 3 мм са обе стране:
Урезала сам уобичајену ковачу са металима са финим зубима.

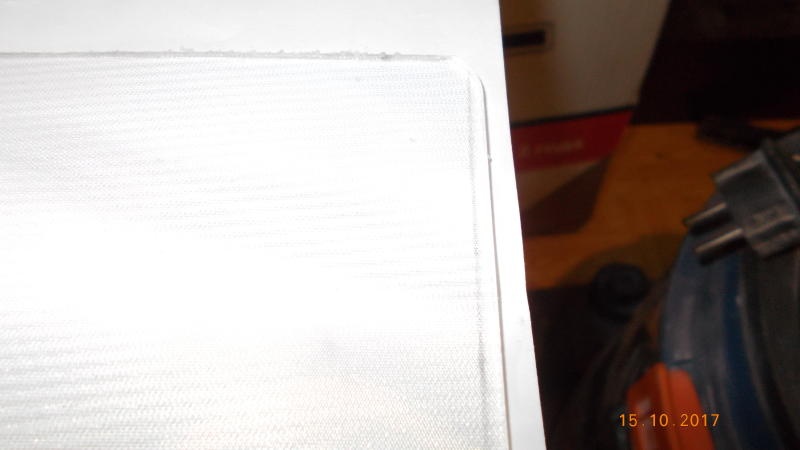

Вероватно ће и термоизолат, али га немам. Рес је сасвим груб:
… али онда је лако полиран фине глиницом.
Трезор је такође мат, нема потребе да бринете о томе.
Успут, приметио сам колико кинеског народа може бити педантан. На спољној траци која је плава, у све четири лампице недостаје једна ЛЕД. Очигледно је тачно пребројена снага. Па ево га. :)

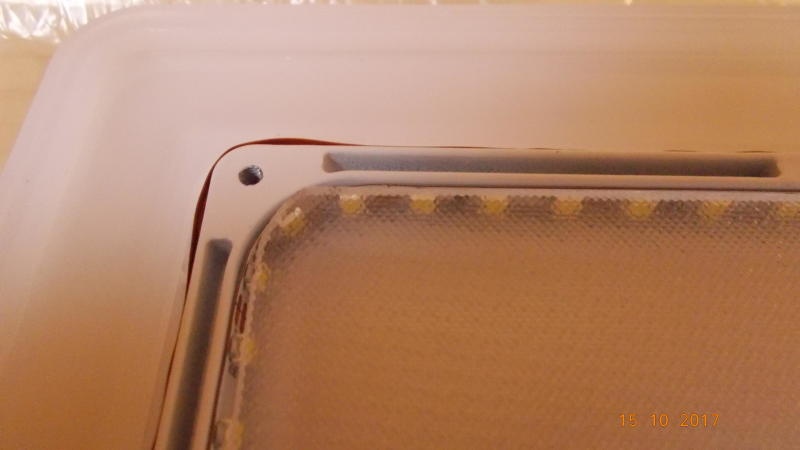

Сада је време да ставите нову траку. Дужина унутрашњег периметра је приближно 51 цм. Пошто је светло унутар светиљке ефективно дифузно, један центиметар се може безбедно занемарити, а онда је један метар траке довољан за две светиљке. Пракса је потврдила да на овом месту нема тамне "рупе". Иначе, моја трака (ЗМ) је спајкана по 50 цм, тако да је довољно само да га испразните у средини.

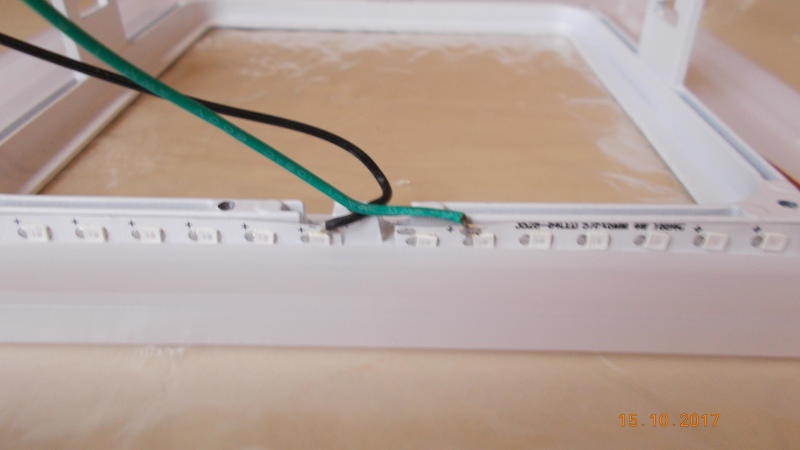

Затим одустајемо од жице са старе траке и спустимо га на нову. Одлучио сам да се залепим са два краја, као што је било у оригиналу, иако је то могуће од једне, ово није фундаментално.
Онда ставимо светлосни филтер и након тога залепићемо траку на место:
Било је после, јер нисмо пресекли филтер, па је неопходно да је испод ЛЕД-а. Након лепљења траке, нећете моћи да га инсталирате, неће се уклапати. Сада вам треба да уклоните углове одсеченог дифузора. Причврстите и означите контуру реза:
Потпуно уграђени дифузор треба тачно стати на место:

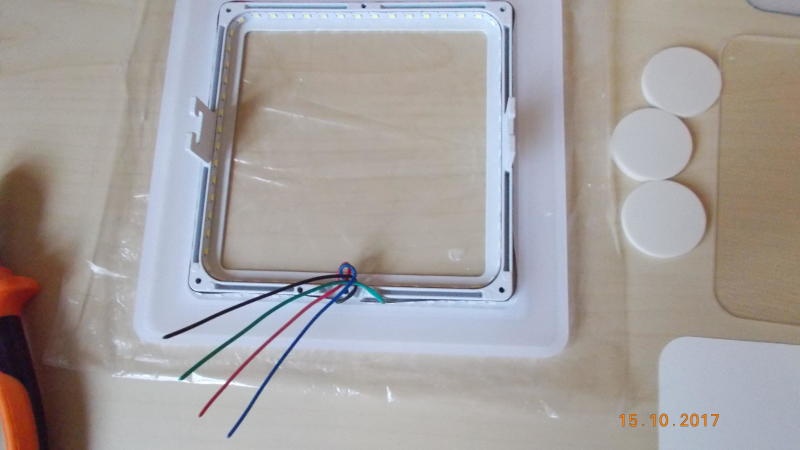

Након тога сакупљамо преостале делове. Из заштитне цијеви сам пресјекао мали дио како би покрио мјесто гдје су жице изашле из кућишта.

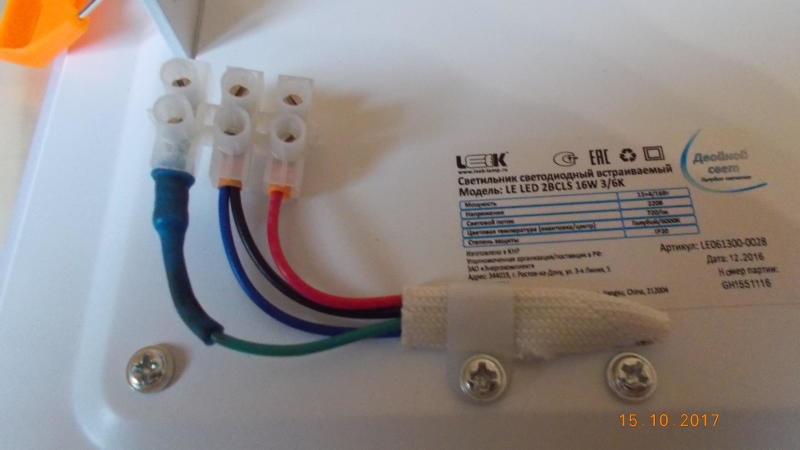

Да бих се спојио, одлучио сам да користим вијчане терминалне блокове, које су свима познате. Због тога, крајеви жица су савијени са савјетима. Користио сам најтање савете, 0, 1 мм, али ипак морао сам да преклопим голе жице на пола. Иначе су се искочили, сувише танки.

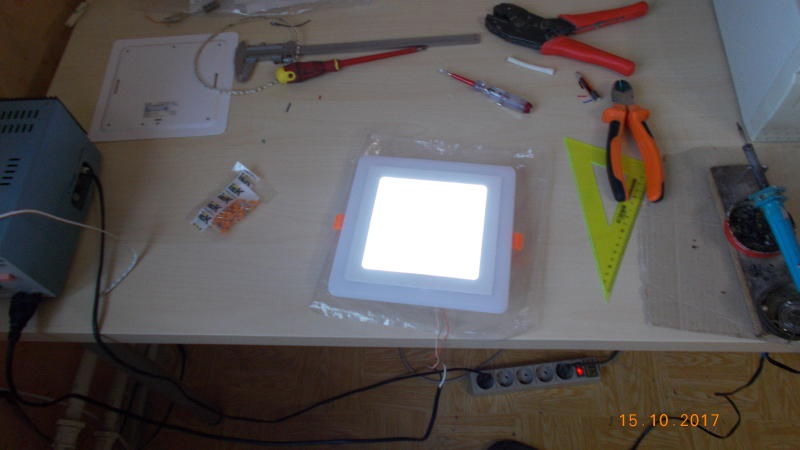

Тестирали смо скоро готове производе и обезбедили да све функционишу помоћу 12В извора.
Ипак, теорија и навика кажу да није добро укључити ЛЕД диоде без ограничења струје уопште. Стога сам и даље поставио 10 Охм 1 В отпорнике на позадинско осветљење. Истовремено, "притиснуло" је мало на власти, не би требало да буде светло и досадно. Отпорник је изолован топлотним сакупљањем.

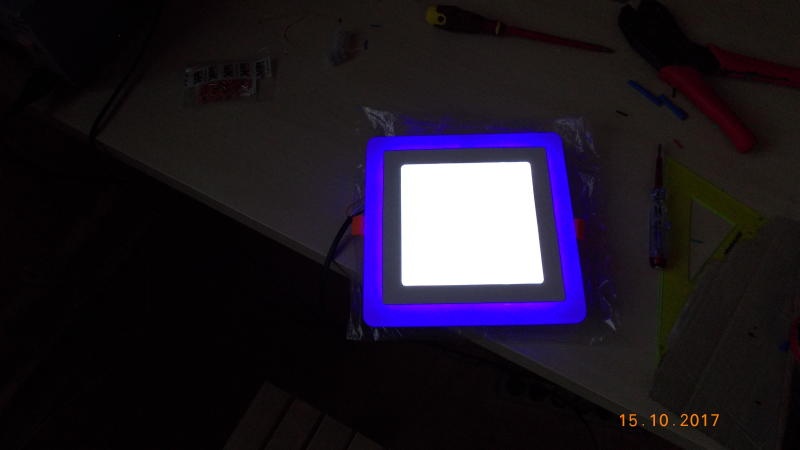

Савет: још увек сте морали напустити конекторе. Да, на плафону каблова за напајање, још увек треба некако да буду повезани, али много је повољније него виси лампа на привременом куку. Још једном смо убеђени у перформансу готовог сијалице. Разлика у моћи светлосног флукса је јасно видљива на мојој јефтиној камери, матрица није освијетљена, боја је равна. Са очима изгледа исто.
У закључку бих желео да изразим жељу да произвођачи и добављачи обратимо пажњу на чињеницу да би у неким случајевима било пожељно имати могућност набавке комплета компонената за само-монтажу умјесто непромењене стандардне опреме.
На овај начин би било могуће, умјесто једног рјешења, добити читав низ опција у боји, напону, напону, контролним методама итд. Ово би знатно проширило могућности за дизајн свјетлости просторија. Сигурно у домовини ових лампи, у Кини, управо је то ситуација.
